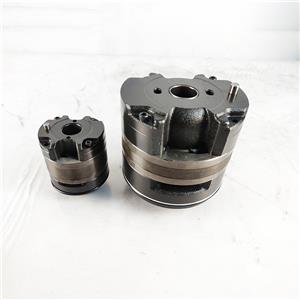

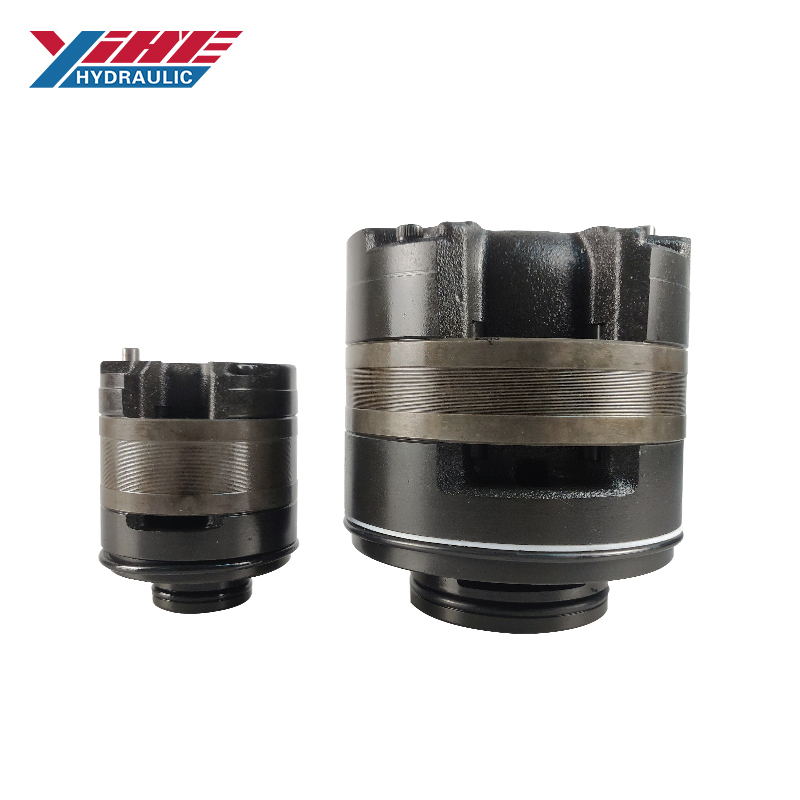

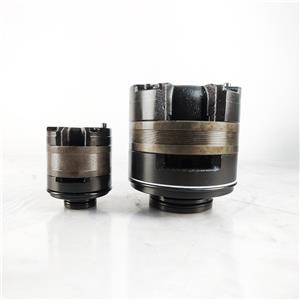

Kit de cartucho de bomba de paletas Yuken tipo PV2R23 PV2R24 PV2R34
Marca: Yihe
El origen de los productos: Porcelana
El tiempo de entrega: 10-30 días
La capacidad de oferta: 300 piezas/día
Modelo: PV2R23 PV2R24 PV2R34
Desplazamiento máximo: 81- 121 cm³/rev
Presión máxima de trabajo: 15,7 Mpa
Rango de velocidad del eje: 600-1800 r/min
Rotación: derecha e izquierda desde el extremo del eje
Tipo de control: BOMBA DOSIFICADORA
Tipo de producto: Bomba de paletas
Kit de cartucho de bomba de paletas Yuken tipo PV2R23 PV2R24 PV2R34
otra serie
Información del Producto
| Marca | YIHE | Serie | PV2R23 PV2R24 PV2R34 |
| Modelo | PV2R23 PV2R24 PV2R34 | Tipo de producto | Núcleo de bomba doble |
| El tiempo de entrega | 10-30 días | Período de garantía | 365 días |
| Material | hierro fundido | Capacidad de suministro | 300 piezas/día |
| Origen del producto | Porcelana | Desplazamiento máximo | 81- 121 cm³/vuelta |
| Presión máxima de trabajo | 81- 121 cm³/vuelta | Rango de velocidad del eje | 600-1800 r/min |
Diagrama de parámetros del producto
| F- | PV2R13 | -6 | -76 | -L | -R | A | A | A | -40 | * |
| Sellos Especiales | Serie Número | Pequeña Volumen Bomba nominal Desplazamiento cm^3/hr | Largo Volumen Bomba Nominal dispendio cm^3/hr | Montaje | director de Rotación | pequeño Bomba de volumen parte de descarga posición | Largo Valor Bomba descargar Poeta Pasión | Succión Libras posición | Diseño Número | Diseño Estándares |
| F: Especial sellos para pbhospiste tipo éster fluidos (Omitir si no requerido) | (Visto extremo del eje fnoim) | Referirse a★2 | ||||||||
| PV2R23 | 41,47 53,59 65 | 52,60 66,76 94,116 | L: Pie Mag. F: Brida reunión | R: En el sentido de las agujas del reloj ★1 (Normal) | 52,60 66,76 94,116 | A: Hacia arriba (Normal) | A: Hacia arriba (Normal) | 41 | ||
| PV2R24 | 26,33 41,47 | 136,153 184,200 237 | A: Hacia arriba (Normal) | 31 | ||||||
| PV2R34 | 52,60 66, 76 94,116 | Y: Izquierda 45° Hacia arriba (Normal) | 31 | |||||||
■Juegos de bridas de tubería
Los kits de bridas de tubería están disponibles. Al realizar el pedido, especifique el número de kit de la siguiente tabla.
Bomba ModeloNúmeros | Nombre de Puerto | Números de kit de brida de tubería | ||||||
| Conexión roscada | Soldadura de enchufe ★1 | soldadura a tope | ||||||
| japonés Estándar"ÉL" | europeo Diseño Estándar | norteamericano★2 Diseño Estándar | Estándar japonés"ÉL" europeo Diseño Estándar | norteamericano★2 Diseño Estándar | Estándar japonés"ÉL" europeo Diseño Estándar | norteamericano★2 Diseño Estándar | ||
| PV2R23 | Succión | F5-24-A-10 | — | — | F5-24-B-10 | F5-24-B-1090 | F5-24-C-10 | F5-24-C-1090 |
| Descarga grande | F5-10-A-10 | F5-10-A-1080 | — | F5-10-B-10 | F5-10-B-1090 | F5-10-C-10 | F5-10-C-1090 | |
| Descarga pequeña | F5-06-A-10 | F5-06-A-1080 | — | F5-06-B-10 | F5-06-B-1090 | F5-06-C-10 | F5-06-C-1090 | |
| PV2R24 | Succión | F5-28-A-10 | — | — | F5-28-B-10 | F5-28-B-1090 | F5-28-C-10 | F5-28-C-1090 |
| Descarga grande | F5-12-A-10 | F5-12-A-1080 | — | F5-12-B-10 | F5-12-B-1090 | F5-12-C-10 | F5-12-C-1090 | |
| Descarga pequeña | F5-06-A-10 | F5-06-A-1080 | — | F5-06-B-10 | F5-06-B-1090 | F5-06-C-10 | F5-06-C-1090 | |
| PV2R34 | Succión | F5-32-A-10 | — | — | F5-32-B-10 | F5-32-B-1090 | F5-32-C-10 | F5-32-C-1090 |
| Descarga grande | F5-12-A-10 | F5-12-A-1080 | — | F5-12-B-10 | F5-12-B-1090 | F5-12-C-10 | F5-12-C-1090 | |
| Descarga pequeña | F5-10-A-10 | F5-10-A-1080 | — | F5-10-B-10 | F5-10-B-1090 | F5-10-C-10 | F5-10-C-1090 | |
★1.En el caso de utilizar bridas de soldadura por encastre, existe un caso en el que la presión de funcionamiento debe establecerse por debajo de lo normal debido a la resistencia de las bridas. Por lo tanto, preste especial atención a la presión de funcionamiento cuando se utilicen bridas de soldadura por encastre.
★2.Como las dimensiones de la superficie de montaje de la brida de la tubería se ajustan a la brida dividida SAE de 4 pernos (serie de presión estándar), se pueden usar bridas de tubería que cumplan con las normas SAE.
Notas: Se requieren sellos especiales (sellos Viton) cuando se utilizan fluidos de tipo éster de fosfato. (Prefijo"F-"al número de kit de brida de tubería al hacer el pedido)
●Los detalles de los kits de bridas para tuberías se muestran en la página 824.
●Sellos y rodamientos
| liem | Nombre de las partes | Pari Numbeis | Qly. | ||
| PV2R14 | PV2R24 | PV2R34 | |||
| 11★ | Sello de aceite | DSI 45 68 12 | DSI 45 68 12 | DSI 45 68 12 | 1 |
| 12★ | junta tórica | SO-NB-G145 | SO-NB-G145 | SO-NB-G145 | 1 |
| 13★ | junta tórica | SO-NB-G80 | SO-NB-G105 | SO-NB-G135 | 1 |
| 14★ | junta tórica | SO-NB-P28 | SO-NB-P28 | SO-NB-P28 | 1 |
| 15★ | junta tórica | SO-NB-P22A | SO-NB-P22A | SO-NB-P22A | 1 |
| 16★ | junta tórica | SO-NA-G130 | SO-NA-G130 | SO-NA-G130 | 1 |
| 17★ | junta tórica | SO-NA-G80 | SO-NA-G80 | SO-NA-G80 | 1 |
| 18★ | Anillo de respaldo | SO-SER-G130 | SO-SER-G130 | SO-SER-G130 | 1 |
| 19★ | Anillo de respaldo | SD-BB-G80 | SO-BB-G80 | SO-BB-G80 | 1 |
| 20★ | junta tórica | SO-NB-G60 | SO-NB-G85 | SO-NB-G115 | 1 |
| 21★ | junta tórica | SO-NB-G30 | SO-NB-P46 | SO-NB-A231 | 1 |
| 24 | Llevando | 6209 | 6209 | 6209 | 1 |
| 25 | Llevando | — | — | 6305 | 1 |
Nota:1)Las juntas tóricas y los anillos de respaldo de los artículos n.º (16) a (15) se incluyen en el kit de cartucho de bomba de gran valor y en el artículo 1. Nos. (20) y (21) en el kit de cartucho de bomba de volumen pequeño.
2)Para bombas para fluidos draulie de tipo éster de phasphane, se utilizan diferentes números de pieza. Contáctenos.
★Cuando solicite sellos, especifique el número de kit de escala de la tabla a la derecha.
