ANSON Tipo IVP1 IVP2 IVP3 IVP4 Bomba hidráulica de paletas
Marca: YiHe
El origen de los productos: Porcelana
El tiempo de entrega: 10-30 días
La capacidad de oferta: 300 piezas/día
Modelo: IVP1 IVP2 IVP3 IVP4
Desplazamiento máximo: 7,5 ml/rev-236ml/rev
Presión máxima de trabajo: 13,8 Mpa-17,2 Mpa
Rango de velocidad del eje: 600-1800 r/min
Rotación: derecha e izquierda desde el extremo del eje
Tipo de control: BOMBA DOSIFICADORA
Tipo de producto: Bomba de paletas
ANSON Tipo IVP1 IVP2 IVP3 IVP4 Bomba hidráulica de paletas
Información del Producto
| Marca | YIHE | Serie | IVP1 IVP2 IVP3 IVP4 |
| Modelo | IVP1 IVP2 IVP3 IVP4 | Tipo de producto | Bomba de paletas |
| El tiempo de entrega | 10-30 días | Período de garantía | 365 días |
| Material | hierro fundido | Capacidad de suministro | 300 piezas/día |
| Origen del producto | Porcelana | Desplazamiento máximo | 7.5ml/rev-236ml/rev |
| Presión máxima de trabajo | 13,8 Mpa-17,2 Mpa | Rango de velocidad del eje | 600-1800 r/min |
Detalles de producto
Bombas de paletas de desplazamiento fijo Intravane
Código de modelo de bombas individuales serie IVP(Q/V)
| ( F3- ) | IVP (q / EN ) 2 | -17 | H | A | METRO | -F | -R | -86 | C | -10 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Prefijo, Fluido Compatibilidad | Tamaño del marco | Desplazamiento Geométrico ●Código | ★Tipo de presión | Puerto conexiones | Modificador de conexiones de puerto | Forma de montaje | Rotación del eje | ▲Modelo de eje | Posiciones de salida | Diseño | ||
| Calle llave | alta definición Str.clave | estriado llave | ||||||||||
| Omitir: Uso de aceite base de petróleo y aceite hidráulico antidesgaste F11- Uso de líquido de glicol de agua. F3- Usando emulsiones de agua en aceite o fluido de éster de fosfato. | PIV (Q/V) 1 | 2,3,4,5,6,7,8, 10,11,12,14 | Visto desde el extremo del eje de la bomba | 1 | N / A | 151 | Visto desde el extremo de la cubierta de la bomba A- Puerto de entrada opuesto B- 90° CCW desde la entrada C- En línea con entrada D- 90° CW desde la entrada | 10 | ||||
| PIV (Q/V) 2 | 10,12,14,15, 17,19,21,25 | Omitir – Presión estándar | A- Brida SAE de 4 pernos | METRO- Roscas de fijación métricas | F- Montaje con brida | R- Mano derecha para el sentido de las agujas del reloj | 1 | 86 | 11 | |||
| PIV (Q/V) 3 | 17,21,25,30, 32,35,38,42 | H- Alta presión | Omitir- Roscas de fijación en pulgadas | L- Pie montaje | L- Mano izquierda para el sentido contrario a las agujas del reloj | 1 | 86 | 11 | ||||
| PIV (Q/V) 4 | 30,35,38,42, 50,60,67,75 | 1 | 86 | 11 | ||||||||
● Capacidad nominal en US gpm a 1200 r/min y 6,9 bar (100 psi).
★ Serie IVPQ sin tipo H de alta presión.
▲ Modelo de eje sin estrías de la serie IVPQ.
| Presión máxima de trabajo de la bomba individual IVP (Q/V) | |||||||||
| caso número | código | Geométrico desplazamiento (cm³/r) | IVP（Q/V) | F11-IVP（Q/V) | F3-IVP (Q/V) | número mínimo de revoluciones (rpm) | |||
| Use fluido hidráulico antidesgaste o éster de fosfato | Use una solución de agua y glicol | Usar agua en aceite emulsión | |||||||
| funcionamiento máximo presión (bar) | Número máximo de revoluciones (rpm) | funcionamiento máximo presión (bar) | Número máximo de revoluciones (rpm) | funcionamiento máximo presión (bar) | Número máximo de revoluciones (rpm) | ||||
| PIV(Q/V)1 | 2 | 7.5 | 138 | 1800 | 138 | 1500 | 138 | 1200 | 600 |
| 3 | 10.2 | ||||||||
| 4 | 12.8 | 207 | 157 | ||||||
| 5 | 16.7 | ||||||||
| 6 | 19.2 | ||||||||
| 7 | 22,9 | ||||||||
| 8 | 26.2 | ||||||||
| 10 | 31.0 | ||||||||
| 11 | 35,0 | ||||||||
| 12 | 37,9 | 157 | 138 | ||||||
| 14 | 44.2 | 138 | |||||||
| PIV(Q/V)2 | 10 | 32.5 | 172 | 1800 | 157 | 1500 | 138 | 1200 | 600 |
| 12 | 38.3 | ||||||||
| 14 | 43.3 | ||||||||
| 15 | 46.7 | ||||||||
| 17 | 52.5 | ||||||||
| 19 | 59.2 | ||||||||
| 21 | 65,0 | ||||||||
| 25 | 78.6 | 138 | 138 | ||||||
| PIV(Q/V)3 | 17 | 53.3 | 172 | 1800 | 157 | 1500 | 138 | 1200 | 600 |
| 21 | 66.7 | ||||||||
| 25 | 79.2 | ||||||||
| 30 | 95.0 | ||||||||
| 32 | 100 | ||||||||
| 35 | 109 | ||||||||
| 38 | 118 | ||||||||
| 42 | 134 | 138 | 138 | ||||||
| PIV(Q/V)4 | 30 | 96,0 | 172 | 1800 | 157 | 1500 | 138 | 1200 | 600 |
| 35 | 109 | ||||||||
| 38 | 128 | ||||||||
| 42 | 134 | ||||||||
| 50 | 156 | ||||||||
| 60 | 189 | ||||||||
| 67 | 210 | 157 | 138 | ||||||
| 75 | 236 | 138 | |||||||
El código es la capacidad nominal US gpm a 1200r/min y 6,9bar.
Mark, la presión instantánea (pico) que excede el 10% de la"presión máxima de funcionamiento"dentro de 0.5 segundos está permitido
| Peso de la bomba individual IVP (Q/V) | |||||||
| caso número | IVP | caso número | IVPQ | caso número | IVPV | ||
| Montaje con brida escribe | Montaje de pie sip | Montaje con brida escribe | Montaje de pie sip | Montaje con brida escribe | |||
| IVP1 | 16 kg | 19kg | IVPQ1 | 18,5 kg | 21,5 kg | IVPV1 | 12kg |
| IVP2 | 25kg | 34,5 kg | IVPQ2 | 29,5 kg | 39kg | IVPV2 | 14,8 kg |
| IVP3 | 35kg | 44,5 kg | IVPQ3 | 43kg | 52,5 kg | IVPV3 | 22,7 kg |
| IVP4 | 59,5 kg | 84,5 kg | IVPQ4 | 71 kg | 96kg | IVPV4 | 34kg |
Navegacion rapida

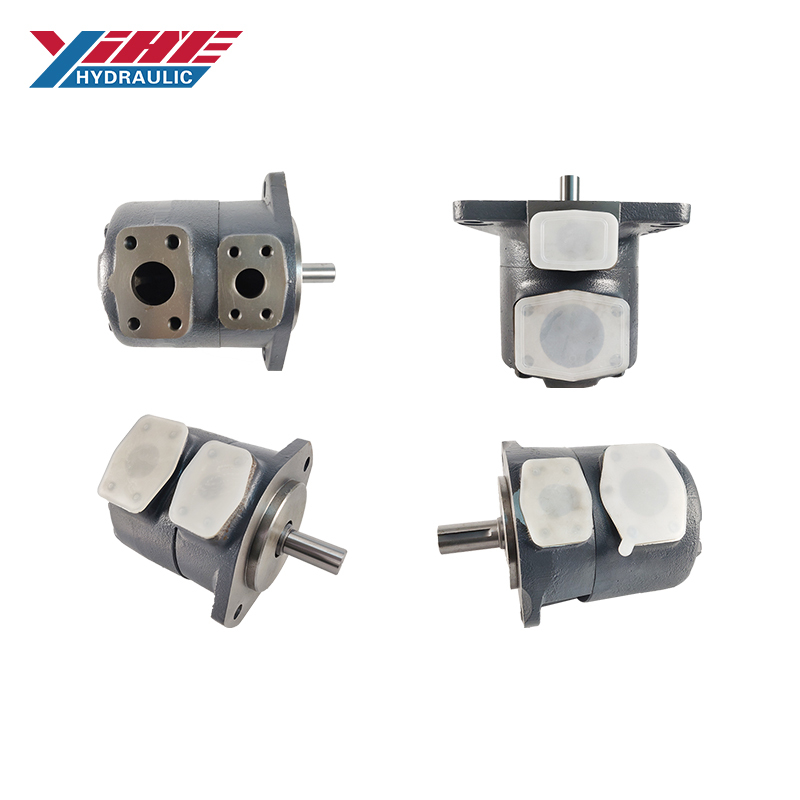

Presentación detallada del producto
El tornillo inferior está sujeto, firme y no suelto.
Calidad estable y mantenimiento simple.
Carcasa dura, hecha de material de aleación de alta calidad, resistente y duradero.
Diseño profesional, resistente al desgaste y resistente a la presión.
Perfil de la empresa
Somos Guangdong Yihe Hydraulic Technology Co., Ltd., ubicada en la ciudad de Foshan, provincia de Guangdong, China. Tenemos un departamento de I+D de unos 5-10 ingenieros y diseñadores. La fábrica cuenta con más de 100 empleados calificados y el equipo de producción cuenta con equipos de fabricación avanzados y equipos de prueba, como tornos CNC, centros de mecanizado, fresadoras CNC, rectificadoras CNC especiales, rectificadoras dobles e instrumentos de medición 3D automáticos.
Los principales productos son la bomba hidráulica de paletas variables, la bomba dúplex, la bomba de paletas variables de alta presión HVP, las series Yuken tipo PV2R1 y PV2R2, las series Vickers tipo V y VQ, las series Parker Denison T6 y T7, las series Tokimec tipo SQP y las series KCL tipo VQ de escape fijo para aplicaciones hidráulicas. Bomba volumétrica de paletas y motor eléctrico.
Nuestros productos son ampliamente utilizados en maquinaria industrial, tornos CNC, máquinas para calzado, maquinaria para trabajar la madera, maquinaria para plásticos, maquinaria para la construcción y varias máquinas para sistemas hidráulicos. También podemos proporcionar productos y servicios personalizados de acuerdo con sus especificaciones. , Esperamos con interés la cooperación sincera con su empresa.
